概述
1
3、泵型號意義：例80YW80-20A
YW-液下式多用污水泵
80-泵的出口直徑
80-泵的出口直徑（m3/h）
20-泵的設計點流量
A-葉輪經第一次切割
80YX80-20A
YZ-液下式渣漿泵
80-泵的出口直徑
80-泵的設計點流量（m3/h）
20-泵的設計點揚程
A-葉輪經第一次切割
4、泵的轉動方式：泵通過彈性聯軸器與電動機連接，從原動機方向看泵為順時針?lè)较蛐D(zhuǎn)。
結構說明
1、
|

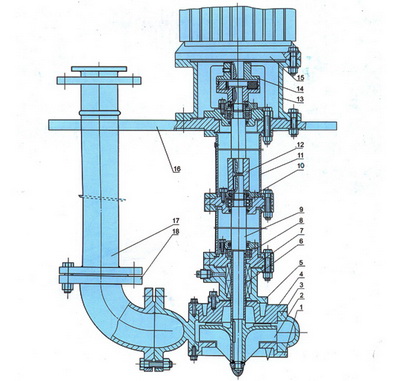

YW液下泵結構
|
|
1、前蓋 2、葉輪 3、泵體 4、泵蓋 5、機封室 6、軸套 7、機械密封 8、軸承體 9、軸 10、軸承端蓋 11、聯接管 12、聯軸套 13、電機座 14、聯軸器 15、電動機 16、支承盤 17、出水管 18、彎頭
|
|

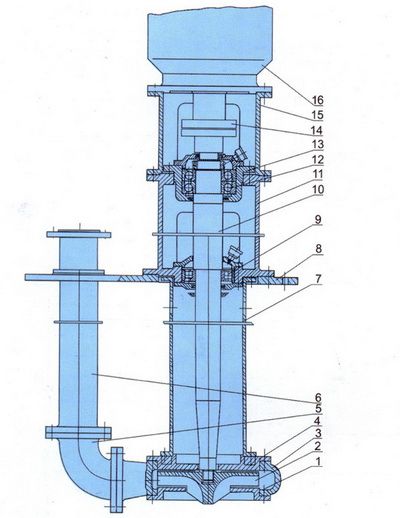

YZ液下泵結構
|
|
1、吸入蓋 2、葉輪 3、泵體 4、泵蓋 5、出液彎頭 6、出液管 7、聯接管 8、支承座 9、軸承 10、軸 11、軸承座 12、軸承 13、軸承盒 14、聯軸器部件 15、電機支承 16、電機
|

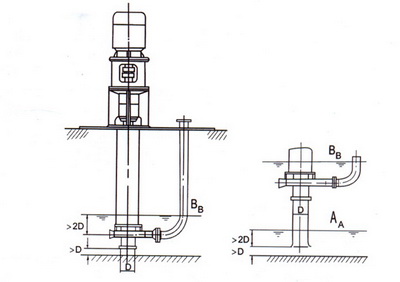

AA——低液面值 BB——啟動時液面的最低值 D——吸入管直徑
|
